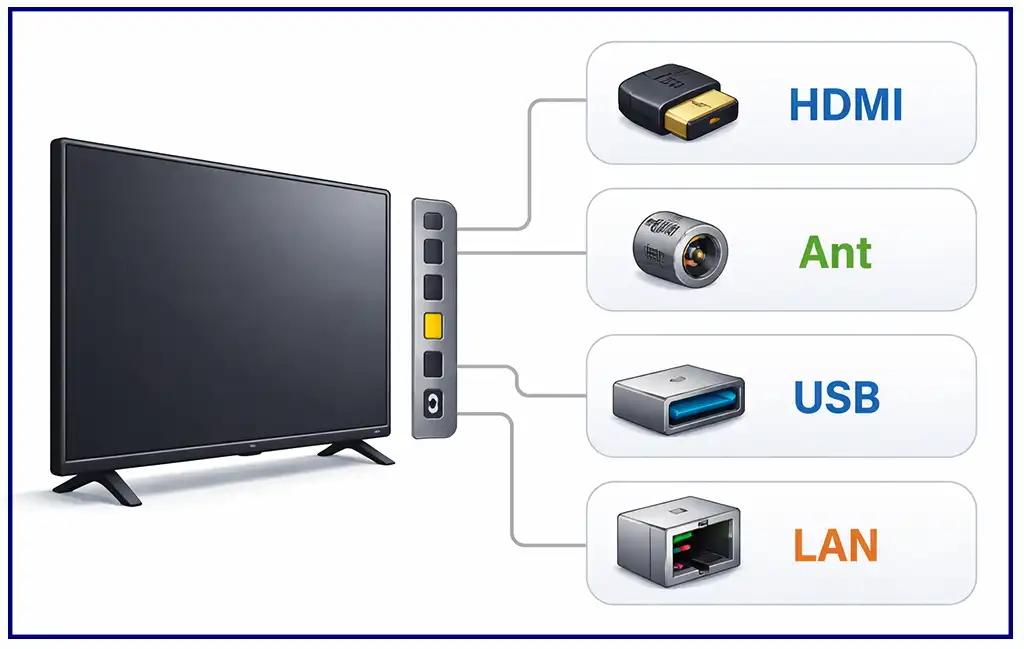

Moderna TV-apparater har flera olika portar för att ansluta externa enheter. HDMI är den viktigaste anslutningen, men TV:n kan även ha USB-, Ethernet-, optisk ljudutgång-, antenn- och satellitanslutningar. Äldre modeller kan dessutom ha komponent-, komposit- eller SCART-anslutningar.
Antalet och typen av anslutningar beror på modellen. Vissa anslutningar används främst på äldre TV-apparater, medan HDMI, USB och nätverksanslutningar är standard på de flesta moderna TV-apparater.
Kort översikt över TV-portar och anslutningar
| Port | Huvudsakligt användningsområde | Signaltyp | Användning i moderna TV-apparater |
|---|---|---|---|
| HDMI | Video och ljud | Digital | Mycket vanlig |
| USB | Lagring och kringutrustning | Digital | Mycket vanlig |
| Ethernet (LAN) | Internet och hemnätverk | Digital | Vanlig |
| Optisk (S/PDIF) | Externt ljud | Digital | Vanlig |
| ANT IN | Antenn eller kabel-TV | RF | Vanlig |
| SAT | Satellit-TV | RF | Finns på vissa modeller |
| Komponent (Y/Pb/Pr) | Äldre videoenheter | Analog | Sällsynt |
| Komposit (AV/RCA) | Äldre video- och ljudenheter | Analog | Sällsynt |
| SCART | Äldre europeiska enheter | Analog | Föråldrad |
| IR Out | Styrning av externa enheter med infraröda signaler | Infraröd | Sällsynt |
Valet av anslutning beror på enheten. En spelkonsol eller Blu-ray-spelare ansluts vanligtvis via HDMI. För en soundbar är HDMI ARC/eARC den lämpliga anslutningen. Ethernet passar för en stabil trådbunden nätverksanslutning.
HDMI
HDMI (High-Definition Multimedia Interface) är den viktigaste anslutningen för att överföra digital video och ljud till och från TV:n. HDMI används för spelkonsoler, streaming-enheter, Blu-ray-spelare, datorer, AV-receivrar och soundbars.
En enda kabel kan överföra både video och ljud, vilket är mer praktiskt än äldre analoga anslutningar.
HDMI-funktionerna beror på specifikationen och hur den har implementerats. En HDMI 2.1-port betyder inte automatiskt att alla HDMI 2.1-funktioner stöds.
HDMI-versioner
| HDMI-version | Typiska funktioner |
|---|---|
| HDMI 1.3 | Högre bandbredd och stöd för flerkanaligt ljud |
| HDMI 1.4 | 4K-video upp till 30 Hz, 3D, ARC |
| HDMI 2.0 | 4K-video upp till 60 Hz |
| HDMI 2.0a | HDR-stöd tillagt |
| HDMI 2.0b | HLG-stöd tillagt |
| HDMI 2.1 | Högre bandbredd och funktioner som 4K upp till 120 Hz med kompatibla enheter |
Den maximala upplösningen och uppdateringsfrekvensen beror inte enbart på HDMI-versionen. TV:n, källenheten, kabeln och den aktuella porten måste alla stödja det önskade läget.
Till exempel kräver 4K vid 120 Hz på PS5 eller Xbox Series X|S att både TV:n och den använda anslutningen stöder denna funktion. Alla HDMI-portar på en TV erbjuder inte nödvändigtvis samma funktioner.
HDMI ARC och eARC
Vissa HDMI-portar stöder ARC (Audio Return Channel), vilket gör att TV:n kan skicka ljud via HDMI till en kompatibel soundbar eller AV-receiver.
eARC är en nyare teknik som erbjuder högre bandbredd och stöd för ljudformat med högre kvalitet.
| Funktion | HDMI ARC | HDMI eARC |
|---|---|---|
| Ljud från TV till soundbar | Ja | Ja |
| Använder HDMI-kabel | Ja | Ja |
| Ljud med hög bandbredd | Begränsat | Ja |
| Förlustfritt flerkanaligt ljud | Begränsat | Ja |
| Lämpligt för moderna hemmabiosystem | Ja | Bättre alternativ |
Om både TV:n och soundbaren stöder eARC är HDMI eARC vanligtvis det rekommenderade alternativet. Den aktuella porten är vanligtvis märkt HDMI ARC/eARC.
USB
USB-portar används för att ansluta lagringsenheter och viss kringutrustning.
- Uppspelning av bilder, musik och videor från ett USB-minne
- Inspelning av TV-program
- Anslutning av tangentbord eller mus
- Strömförsörjning till mindre externa enheter
- Anslutning av kompatibla kameror och tillbehör
TV:n kan ha USB 2.0 eller nyare versioner. USB 2.0 stöder hastigheter på upp till 480 Mb/s, medan USB 3.x kan erbjuda betydligt högre hastigheter.
De faktiska funktionerna beror på TV:ns programvara. En USB-port betyder inte automatiskt att TV:n stöder alla USB-enheter eller filformat.
Ethernet (LAN)
Med Ethernet kan TV:n anslutas till en router eller ett hemnätverk med en nätverkskabel.
Det är användbart om TV:n står långt från Wi-Fi-routern, den trådlösa signalen är svag, Wi-Fi-nätverket är överbelastat eller om en stabil anslutning är viktigare än bekvämligheten med trådlös anslutning.
Ethernet är inte automatiskt långsammare än Wi-Fi. Hastigheten beror på TV:ns nätverkshårdvara, routern och internetanslutningen. Vissa TV-apparater har Fast Ethernet, medan andra har Gigabit Ethernet.
För videostreaming kan båda anslutningstyperna vara tillräckliga, men en trådbunden anslutning är ofta stabilare när det finns problem med det trådlösa nätverket.
Optisk ljudutgång (S/PDIF)
Den optiska S/PDIF/TOSLINK-anslutningen överför digitalt ljud från TV:n till en soundbar, AV-receiver eller annan ljudenhet.
Den här anslutningen är användbar om den externa ljudenheten inte stöder HDMI ARC/eARC.
Optiskt ljud stöder stereoljud och vissa komprimerade flerkanaliga ljudformat. Bandbredden är dock mer begränsad än med HDMI eARC, vilket innebär att den inte stöder alla moderna hemmabioformat.
Om både TV:n och den externa ljudenheten stöder HDMI eARC erbjuder HDMI vanligtvis fler möjligheter.
Antennanslutning (ANT IN)
Antennanslutningen gör det möjligt att ansluta TV:n till en antenn eller, beroende på land och system, ett kabel-TV-nät.
Anslutningen är vanligtvis en koaxial RF-kontakt märkt ANT IN, RF IN eller liknande.
TV:ns inbyggda tuner avgör vilka sändningsstandarder som stöds. Beroende på modell och marknad kan TV:n stödja marksänd TV, kabel-TV eller andra typer av sändningar.
Även om många idag använder streamingtjänster är antennanslutningen fortfarande viktig.
Satellitanslutning (SAT)
Vissa TV-apparater, särskilt i Europa och andra områden där satellit-TV används, har en separat SAT IN-anslutning.
En kompatibel TV med inbyggd satellitmottagare kan ta emot satellitsignalen direkt från en parabolantenn.
En antennanslutning betyder inte i sig att TV:n stöder satellitmottagning. En separat SAT-anslutning visar vanligtvis att TV:n har den hårdvara som krävs för satellitmottagning.
Komponentvideo (Y/Pb/Pr)
Komponentvideo är en äldre analog videoanslutning som använder:
- Y för luminans och synkronisering
- Pb för den blå färgdifferenssignalen
- Pr för den röda färgdifferenssignalen
Kontakterna är vanligtvis gröna, blå och röda.
Komponentvideo gav bättre bildkvalitet än kompositvideo och användes för DVD-spelare, spelkonsoler och andra äldre videoenheter.
Komponentvideo överför inte ljud. Separata anslutningar för vänster och höger ljudkanal krävs.
I dag har denna anslutning till stor del försvunnit och används främst med äldre enheter.
Kompositvideo och RCA
Kompositvideo är en äldre analog anslutning. Den gula RCA-kontakten används för video, medan de röda och vita kontakterna används för höger respektive vänster stereoljudkanal.
Bildinformationen kombineras till en enda signal, vilket ger sämre bildkvalitet än komponentvideo eller HDMI.
Kompositanslutningar finns fortfarande på vissa äldre eller billigare TV-apparater. Ibland används en särskild adapter som ansluts till TV:ns egen AV-ingång.
SCART
SCART-anslutningen användes i stor utsträckning i Europa innan HDMI-standarden blev vanlig.
Anslutningen kan överföra analog video och ljud, inklusive komposit- och RGB-signaler.
SCART användes för videobandspelare, DVD-spelare, digital-TV-boxar och äldre spelkonsoler.
SCART är i dag föråldrad och sällsynt. En omvandlare kan behövas för att ansluta en äldre enhet till en modern TV.
RGB-anslutningar
RGB är ett sätt att överföra videosignaler där de röda, gröna och blå komponenterna överförs separat.
RGB kan syfta på olika fysiska anslutningar. RGB bör därför inte automatiskt förväxlas med de tre RCA-kontakter som används för komponentvideo.
Äldre elektroniska enheter kunde överföra RGB-signaler via SCART eller andra anslutningar.
Moderna TV-apparater använder vanligtvis digital HDMI i stället för analoga RGB-anslutningar.
IR Out
IR Out används tillsammans med vissa externa IR-adaptrar och styrsystem.
Det gör det möjligt för TV:n att styra kompatibla externa enheter med hjälp av infraröda signaler. Denna anslutning var vanligare på äldre eller mer specialiserade TV-apparater.
Moderna TV-apparater använder i allt större utsträckning HDMI-CEC, Bluetooth och nätverksbaserad styrning. Därför är en separat IR Out-port ganska ovanlig.
Vilken TV-port ska du använda?
| Enhet | Rekommenderad anslutning |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, helst en port som stöder de nödvändiga HDMI 2.1-funktionerna |
| Blu-ray-spelare | HDMI |
| Streaming-enhet | HDMI |
| Dator/laptop | HDMI |
| Soundbar | HDMI eARC eller ARC |
| AV-receiver | HDMI |
| USB-minne | USB |
| Trådbundet internet | Ethernet |
| Wi-Fi-internet | Inbyggt Wi-Fi |
| Antenn | ANT IN |
| Satellitantenn | SAT IN, om det stöds |
| Äldre DVD-spelare | HDMI, om tillgängligt, annars komponent eller komposit |
| Videobandspelare | Komposit eller SCART på äldre TV-apparater; en omvandlare kan behövas för moderna TV-apparater |
För de flesta moderna enheter är HDMI det bästa valet eftersom en enda kabel kan överföra både digital bild och ljud.
