Bakbelysningen är en av de viktigaste komponenterna i en LCD-TV. Till skillnad från OLED-skärmar kan en LCD-panel inte skapa ljus själv och behöver därför en ljuskälla bakom skärmen. Bakbelysningen lyser genom LCD-pixlarna så att bilden kan visas på skärmen.

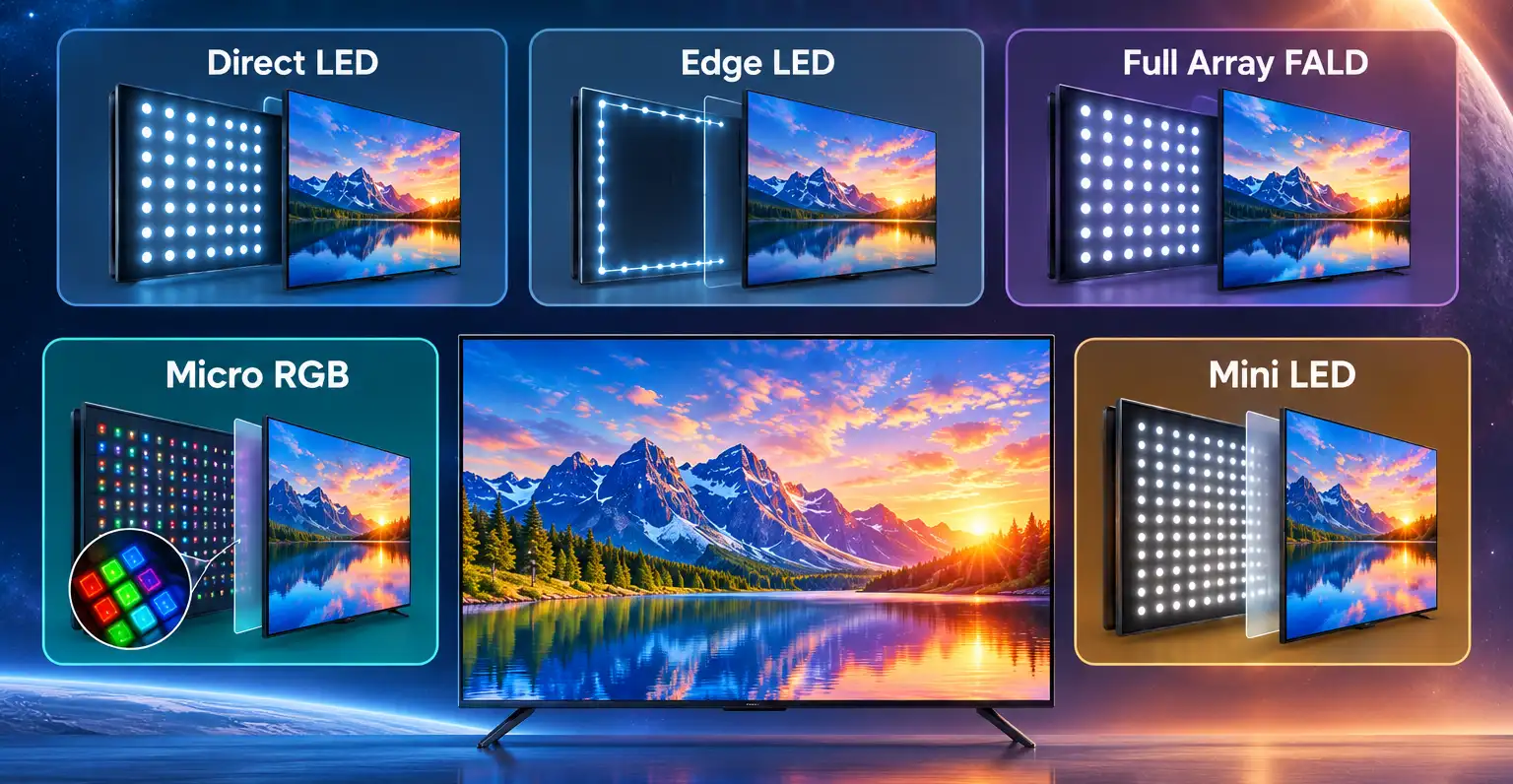

Det finns två grundläggande typer av LED-bakbelysning: Direct LED och Edge LED. Med tiden har tillverkarna utvecklat många varianter och förbättringar baserade på dessa tekniker, bland annat FALD, Mini LED, RGB LED och Micro RGB LED.
TV-tillverkarna har också infört egna marknadsföringsnamn för olika typer av bakbelysning, till exempel LED Plus och NANO Full LED.

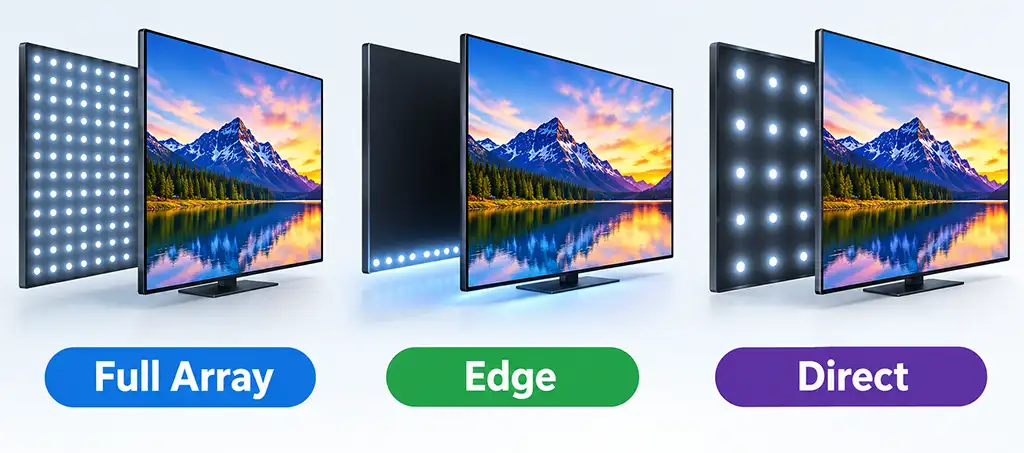

Edge-lit LED-bakbelysning
I ett Edge-lit LED-bakbelysningssystem är LED-lamporna placerade längs skärmens kanter i stället för över hela området bakom LCD-panelen. Vanligtvis sitter LED-lamporna längs skärmens nederkant. Ljuset fördelas sedan över hela skärmen med hjälp av ett särskilt ljusledande och reflekterande skikt som sprider ljuset från skärmens nederkant till överkanten.
Den största fördelen med denna konstruktion är att tillverkarna kan skapa mycket tunna TV-apparater. Eftersom LED-lamporna, som vanligtvis är placerade på två LED-lister, sitter längs skärmens kant behövs mindre utrymme bakom LCD-panelen. Edge-lit-skärmar är också billigare att tillverka. De har dock vissa nackdelar. Det är i praktiken omöjligt att använda ett effektivt system för lokal dimning eftersom en enda LED lyser upp ett stort område av skärmen.
Direct LED-bakbelysning
I ett Direct LED-bakbelysningssystem är LED-lamporna placerade direkt bakom LCD-panelen. De är fördelade över hela skärmens baksida och lyser mot panelen. Särskilda linser kan användas för att sprida ljuset jämnare, och skärmen har även ett reflekterande skikt som hjälper till att rikta ljuset mot skärmen.
De enklaste Direct LED-systemen använder ett relativt litet antal LED-lampor. På dessa TV-apparater kan hela bakbelysningen fungera som ett enda system utan separat styrning av olika delar av skärmen. Det finns också flera varianter av Direct LED-tekniken, bland annat olika sätt att placera LED-lamporna och olika typer av LED-lampor.
Den största nackdelen är att TV:n behöver mer utrymme bakom LCD-panelen för LED-lamporna och de optiska komponenter som fördelar ljuset. Därför kan en Direct LED-TV vara tjockare än en modell med Edge LED-bakbelysning. Moderna Direct LED-skärmar kan dock vara ganska tunna eftersom tekniken har utvecklats betydligt.
Direct LED förkortas ibland DLED. Det är viktigt att förstå att termen Direct LED endast beskriver hur LED-lamporna är placerade. Det betyder inte att TV:n har lokal dimning eller ett stort antal individuellt styrda bakbelysningszoner.
Full Array LED
Full Array LED är en avancerad form av Direct LED-bakbelysning. I stället för att placera LED-lamporna endast i vissa områden bakom skärmen fördelar ett Full Array-system LED-lamporna över hela skärmens baksida.
Denna placering gör det möjligt för tillverkaren att styra bakbelysningen jämnare över hela skärmen och ger en bättre grund för lokal dimning. Genom att dela upp LED-lamporna i separata zoner kan olika delar av skärmen göras ljusare eller mörkare oberoende av varandra.
Termen Full Array beskriver LED-lampornas fysiska placering. Den anger inte hur många LED-lampor som används eller hur många individuellt styrda dimningszoner TV:n har.
Det finns också flera mer avancerade varianter av Full Array-bakbelysning, bland annat Mini LED, RGB LED och Micro RGB LED. De använder olika typer och placeringar av ljuselement för att förbättra styrningen av bakbelysningen och bildkvaliteten.
Därför kan två Full Array-TV-apparater ha mycket olika bildkvalitet. En modell kan ha relativt få bakbelysningszoner, medan en annan kan ha hundratals eller ännu fler.
Lokal dimning och bakbelysningszoner

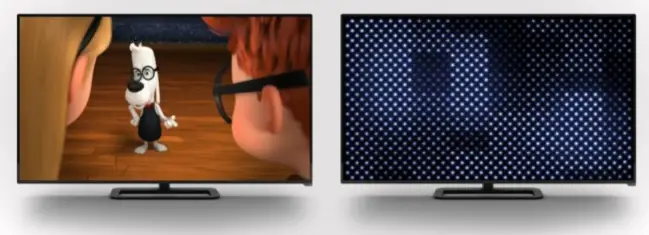

Lokal dimning gör det möjligt för en TV att styra olika delar av bakbelysningen oberoende av varandra. Ju fler individuellt styrda zoner en TV har, desto mer exakt kan den justera ljusstyrkan i olika delar av bilden.
TV-apparater med Edge LED-bakbelysning har till exempel vanligtvis bara två dimningszoner, medan vanliga Direct LED-TV-apparater kan ha flera stora zoner. Med så stora zoner är det svårt att justera bakbelysningen exakt efter bilden på skärmen. Därför kan det förekomma ljus i områden som borde vara svarta. Detta är normalt för LCD-TV.
Generellt gäller att ju fler zoner det finns och ju mindre de är, desto mer exakt kan TV:n styra bakbelysningen. Mini LED och liknande tekniker är särskilt effektiva i detta avseende eftersom de kan använda ett mycket stort antal små bakbelysningszoner.
Antalet zoner avgör dock inte bildkvaliteten i sig. Även själva LCD-panelen spelar en viktig roll. En TV med ett stort antal dimningszoner kan fortfarande ge en sämre bild än en avancerad TV i toppklassen med färre zoner.
Varianter av Direct LED-bakbelysning
Direct LED-bakbelysning har utvecklats till flera olika konstruktioner. Tillverkarna har ökat antalet LED-lampor, gjort dem mindre, ändrat vilken typ av ljus de producerar och utvecklat olika sätt att styra bakbelysningen.
Full Array LED använder LED-lampor som är fördelade över hela området bakom skärmen. Detta ger en jämnare belysning än en grundläggande bakbelysning med färre LED-lampor. Antalet LED-lampor kan variera avsevärt mellan olika modeller, så namnet Full Array anger inte i sig hur avancerad bakbelysningen är.
FALD, eller Full Array Local Dimming, delar upp Full Array-bakbelysningen i individuellt styrda zoner. TV:n kan göra vissa områden ljusare och andra mörkare beroende på bilden. Fler och mindre zoner ger i allmänhet mer exakt styrning av bakbelysningen och bättre kontrast.
Dual LED använder två typer av LED-lampor med olika färgtemperaturer. Den ena typen ger ett varmare ljus och den andra ett kallare ljus. TV:n justerar balansen mellan dem för att ändra bakbelysningens färgtemperatur. Samsung har använt namnet Dual LED i vissa av sina QLED-TV-apparater.
Mini LED använder mycket mindre LED-lampor än traditionell LED-bakbelysning. Det gör det möjligt för tillverkarna att placera betydligt fler LED-lampor bakom skärmen och skapa ett större antal dimningszoner. Fler zoner ger mer exakt kontroll över ljusa och mörka områden.
RGB LED använder separata röda, gröna och blå LED-lampor i stället för traditionella vita LED-lampor. Genom att styra de tre färgerna separat får bakbelysningen större kontroll över ljusspektrumet, vilket kan bidra till ett bredare färgomfång på skärmen.
RGB Mini LED kombinerar RGB-LED med Mini LED-teknik. De mindre LED-lamporna gör det möjligt att skapa en tät bakbelysning med många individuellt styrda områden, medan RGB-ljuskällorna ger ytterligare kontroll över bakbelysningens färg.
Tillverkarna använder också egna namn för specifika system för bakbelysning. Dessa är marknadsföringsnamn och inte separata typer av bakbelysning.
Samsung Direct Full Array är Samsungs marknadsföringsnamn för deras Full Array-bakbelysning. Samsung har använt namn som Direct Full Array 8×3 och Direct Full Array 16×3 för olika TV-modeller.
Samsung Quantum Matrix är Samsungs marknadsföringsnamn för deras Mini LED-bakbelysning med lokal dimning. Quantum Matrix Pro är en mer avancerad version av detta system som används i vissa Samsung-TV-modeller.
Sony XR Backlight Master Drive är Sonys marknadsföringsnamn för deras system för styrning av Mini LED-bakbelysning. Det används tillsammans med Mini LED och lokal dimning i vissa Sony-TV-apparater.
LG Full Array Dimming är LG:s marknadsföringsnamn för deras Full Array-system med lokal dimning. Det syftar på en bakbelysning med LED-lampor som är fördelade över skärmens baksida och styrs i separata områden.
LED Plus är ett annat tillverkarspecifikt marknadsföringsnamn som används för vissa LED-bakbelysningssystem. Den exakta utformningen kan variera mellan tillverkare och TV-generationer.
NANO Full LED är också ett tillverkarspecifikt namn som förknippas med Full Array-bakbelysning. Det syftar på LED-lampor som är fördelade bakom skärmen i stället för endast längs kanterna. NANO Full LED ska inte förväxlas med NanoCell, som är en separat skärmteknik från LG.
| Bakbelysning eller namn | Vad det beskriver | Huvudegenskap |
|---|---|---|
| Full Array LED | LED-lampor fördelade över hela skärmens baksida | Jämnare fördelning av bakbelysningen |
| FALD | Full Array med individuellt styrda zoner | Lokal dimning och förbättrad kontrast |
| Dual LED | Två typer av LED-lampor med olika färgtemperaturer | Kontroll över bakbelysningens färgtemperatur |
| Mini LED | Mindre LED-lampor som används i stort antal | Fler LED-lampor och fler dimningszoner |
| RGB LED | Röda, gröna och blå ljuskällor | Större kontroll över bakbelysningens spektrum |
| RGB Mini LED | RGB-ljuskällor kombinerade med Mini LED | Mer exakt kontroll över ljusstyrka och färg |
| Samsung Direct Full Array | Samsungs marknadsföringsnamn | Full Array-bakbelysning |
| Samsung Quantum Matrix | Samsungs marknadsföringsnamn | Mini LED med lokal dimning |
| Sony XR Backlight Master Drive | Sonys marknadsföringsnamn | Styrning av Mini LED-bakbelysning |
| LG Full Array Dimming | LG:s marknadsföringsnamn | Full Array med lokal dimning |
| LED Plus | Tillverkarens marknadsföringsnamn | Ytterligare styrning av bakbelysningen |
| NANO Full LED | Tillverkarens marknadsföringsnamn | Full Array-bakbelysning |
