Power Delivery och Quick Charge är standarder för utbyte av information mellan laddaren (laddare för smarttelefoner, laddare för bärbara datorer, powerbank) och själva enheten. Enheten som tar emot ström talar om för enheten som ger ström vilken spänning den behöver för att ladda.
Lite information om vad Power Delivery och Quick Charge var när det första USB-systemet uppfanns hade endast fyra stift och utformades för att överföra information och ström till en enhet som är ansluten till USB. USB-stöd i den ursprungliga specifikationen ström 0,5A och spänning 5V; belastningen började öka i den efterföljande strömmen och man kunde hitta portar med en ström på 1A eller till och med 2A.
Men tillverkarna av telefoner och datorer har förbättrat utrustningen, och möjligheten att snabbt ladda en telefon eller bärbar dator dök upp. Men 5V-USB kunde inte ge snabb laddning. Med låg spänning och mycket höga strömmar skulle portarna smälta av den höga strömmen.
Det stod klart att det var nödvändigt att öka laddningsspänningen med mindre ström.
Låt oss ta exemplet med din telefon som snabbt kan laddas från en 18 W-laddare. Med en laddningsspänning på 5 volt skulle strömmen genom kabeln vara 3,6 6A. Men om din telefon har stöd för 12 V snabbladdning skulle strömmen endast vara 1,5 A. Därför laddas de bärbara datorerna i första hand med 20-48 volt. Men hur avgör du vilken spänning du ska ladda telefonen med, 5 V eller 12 V? Här är de nya USB typ C och Lightning-portarna från Apple, som började stödja överföringen av information till den laddningsspänning som laddaren måste leverera. Det var så standarderna för överföring av ström till enheter, Power Delivery och Quick Charge, kom till.

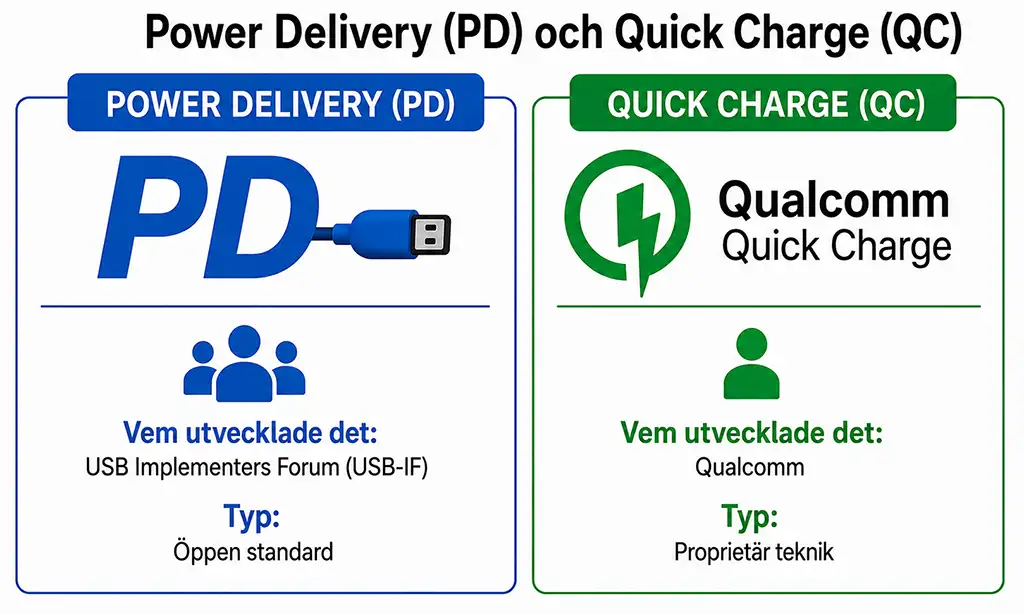

Power Delivery vs snabbladdning
Power Delivery och Quick Charge skiljer sig endast i kommunikationsprotokollet och laddningsalgoritmen. Från och med Quick Charge 4 är de kompatibla med Power Delivery.
Power Delivery är en utveckling av USB Implementers Forum, som utvecklar USB-standarder.
Snabbladdning – en utveckling av Qualcomm
I början av 2010, i samband med utvecklingen av tekniken för snabbladdning av prylar, engagerade sig inte bara Qualcomm utan även andra företag har försökt att ta en ledande position inom detta segment. Det finns också sådana protokoll.
- MediaTek Pump Express
- Samsung adaptiv snabbladdning
- Oppo Super VOOC Flash Charge, även känd som Dash Charge eller Warp Charge på OnePlus-enheter och Dart Charge på Realme-enheter.
- Huawei SuperCharge
- Anker PowerIQ
- Google snabbladdning
- Motorola TurboPower
Men dessa protokoll används inte i någon större utsträckning. Det mest populära var Power Delivery, som stöds av många enheter, inklusive vissa Apple-enheter. Quick Charge används också främst i vissa enheter med Qualcomm-processorer och laddare från kinesiska tillverkare. Kompatibilitet med Power Delivery-protokollet har utökat användningen av Quick Charge.
Hur Power Delivery och Quick Charge fungerar
Som jag sa tidigare talar den enhet som tar emot ström via PD- eller QC-protokollet om för den enhet som ger ström vilken spänning som behövs för laddning. De senaste protokollen har många funktioner, bland annat snabbladdning och möjlighet att anpassa laddningsalgoritmen. För att förlänga batteriets livslängd utförs till exempel snabbladdning upp till 80 % av batterikapaciteten, och standardladdning utförs när 80 % har uppnåtts. Enheten laddas via de ledningar som är avsedda för laddningen; styrenheten styr laddningsspänningen via separata signalkablar. Om man hänvisar till USB C-specifikationen har en fullfjädrad kabel en ganska komplicerad struktur. Tyvärr sparar tillverkarna av USB Typ C-kablar pengar och tillverkar kablar specifikt för vissa behov.
Vilka kablar stöder Power Delivery och Quick Charge
Du bör veta att endast USB C- till USB C-kablar stöder snabbladdning eftersom de har trådar som transporterar styrsignaler. Du kommer att säga: ”Men jag har sett USB A- till USB C-kablar till salu som stöder snabbladdning.”
Det stämmer inte, men vissa tillverkare lurar oss genom att säga att de säljer USB A-kablar med QC-stöd. En sådan kabel har inte stöd för QC. Sådana kablar är tillverkade av högkvalitativt material (koppar) och har tillräckligt stort tvärsnitt för att transportera ström från laddaren till den enhet som laddas, och själva enheten drar så mycket ström som den behöver. Om du har en 18 W USB A-laddare för telefoner är den som standard dimensionerad för tre ampere. Eftersom din smartphone är utrustad med en snabbladdningsfunktion kan den dra tre ampere som standard. Men detta innebär inte på något sätt QC-stöd.
Spänningar, ström och effekt som stöds av Power Delivery och Quick Charge
Principen för att öka kraften för snabbladdningsenheter är följande: strömmen är densamma, spänningen är högre och naturligtvis ökar enhetens laddningseffekt.
Enligt standarden har Power Delivery och Quick Charge dessa specifikationer.
| Spänningar (V) | Ström (A) | Effekt (W) | Typ av kabel |
| +5 | 3.0 | 15 | Standard Effektområde (SPR) |
| +9 | 3.0 | 27 | Standard Effektområde (SPR) |
| +15 | 3.0 | 45 | Standard Effektområde (SPR) |
| +20 | 5.0 | 100 | Standard Effektområde (SPR) |
| +28 | 5.0 | 140 | Utökad Effektområde (EPR) |
| +36 | 5.0 | 180 | Utökad Effektområde (EPR) |
| +48 | 5.0 | 240 | Utökad Effektområde (EPR) |
Kinesiska tillverkare har dessutom lagt till stöd för 12V och 24V. Dessa spänningar efterfrågas inte för att ladda apparater utan för att driva apparater som reservkraft eller i avsaknad av nätström. Det krävs för att driva routrar och övervakningskameror. Baseus Power Banks har till exempel stöd för 12V. För att driva routern används en unik kabel USB C till DC. Kabeln har ett inbyggt chip som bestämmer vilken spänning som ska utges av powerbanken.
Standard effektområde (SPR) jämfört med utökat effektområde (EPR)
Skillnaden mellan SPR och EPR är följande.
SPR använder en CC-ledning för att överföra signaler; strömförsörjningen börjar ge ut en viss spänning när den tar emot signalen. Under laddningsprocessen regleras spänningen inte längre.
EPR – V CONN-kabeln används för att skicka signaler till strömförsörjningen, och enheterna kan kommunicera med varandra under laddningen genom att ändra spänningen i steg om 0,1 V när enheten laddas.
Du har sett USB C-kablar med 100 W eller 240 W laddningskapacitet. Det stämmer. Enligt standarden måste en sådan kabel vara märkt med EPR, även om detta bara ibland följs.
